Sumador

Un sumador es un dispositivo o componente que realiza la operación de sumar dos o mas señales. La función principal de un sumador es combinar varias señales de entrada y generar una única señal de salida que resultará en la suma de todas las señales de entrada. Hay que tener en cuenta que no es necesario almacenar ninguna secuencia para la realizar la operación, por lo que la operación del sumador es una operación sin memoria.

Gráficamente, un sumador se puede representar de la siguiente forma, siendo x(n) la señal de entrada en el sistema e y(n) la señal de salida del sistema:

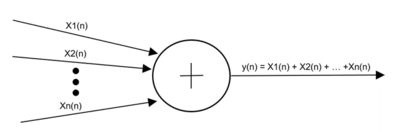

Figura 1 – Representación de un sumador con señales discretas en la entrada

El siguiente código de Matlab muestra un ejemplo de un sumador:

%%Sumador

x1n = [1, 2, 3, 4, 5]; %%Señal de entrada 1

x2n = [5, 1, 2, 3, 4]; %%Señal de entrada 2

x3n = [4, 5, 1, 2, 3]; %%Señal de entrada 3

yn = x1n + x2n + x3n; %%Señal de salida

n = [-2 -1 0 1 2]; %%Tiempo en segundos


%%Representación

t = tiledlayout(2,2);

nexttile

stem(n,x1n)

title("Señal de entrada x1(n)")

xlabel("Tiempo [s]")

ylabel("x1(n)")


nexttile

stem(n,x2n)

title("Señal de entrada x2(n)")

xlabel("Tiempo [s]")

ylabel("x2(n)")


nexttile

stem(n,x3n)

title("Señal de entrada x3(n)")

xlabel("Tiempo [s]")

ylabel("x3(n)")


nexttile

stem(n,yn)

title("Señal resultante y(n)")

xlabel("Tiempo [s]")

ylabel("y(n)")[[File:Sumador Matlab.png|center|thumb|500x500px]]

Referencias

1.     ↑ Proakis, J. G., Manolakis, D. G. (2007). Tratamiento digital de señales. Pearson.
